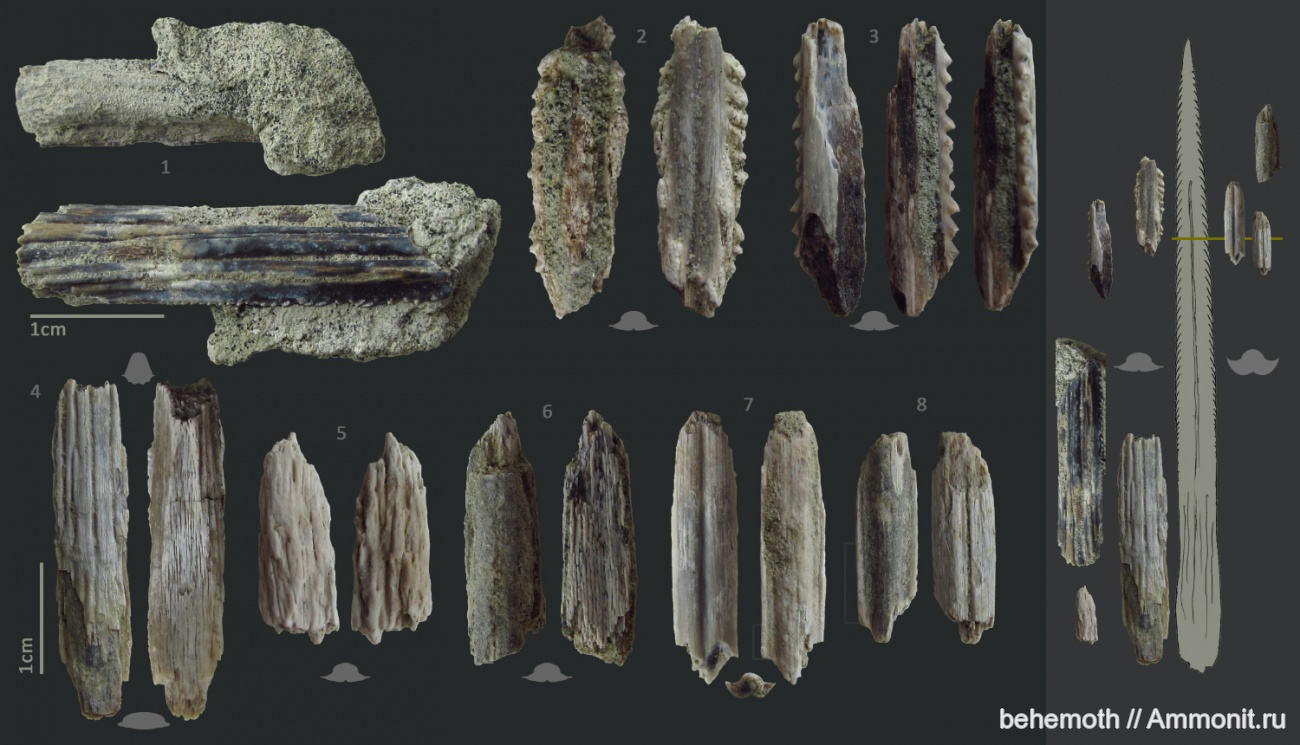

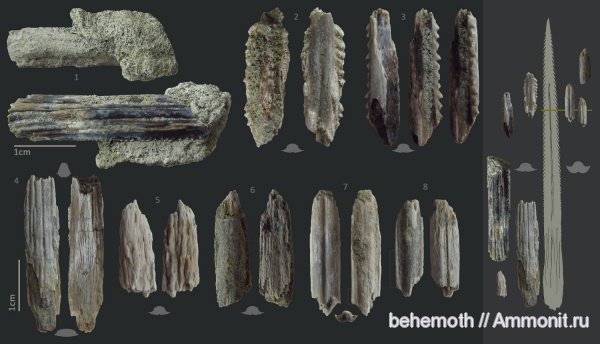

Целые шипы(за исключением фрагментов 6-8), вероятно не отличались от приведенного справа рисунка шипа современного ската-хвостокола. Рядом с рисунком указано примерное положение фрагментов в целом шипе.
Почти возле каждого фрагмента серым рисунком указана форма сечения, а там где необходимо приведены два.

Фрагменты 6-8 отличаются потерей зубцов(на 7-8 зона с зубцами указана специальным выделением) и несколько иной, более круглой формой сечения. Под хорошим увеличением на паре фрагментов заметно, что это не следствие разрушения фрагмента, а природная особенность шипа. зубцы утрачивают размер и расстояние между собой постепенно, дальше к апексу идет тонкая, острая, словно у акульего зуба режущая кромка. В остальном, такие шипы по-видимому не отличаются от современных.

Желтая полоса на рисунке справа указывает примерное место исчезновения зубцов.
Примечательно отметить, что вот такие мелкие фрагменты как 6-8, 2-3 и оставались в челюстях акул и телах прочих врагов вызывая сепсис и повреждения... такс, пардон, позжее допишу. =)

Ключевые слова (тэги): шипы, Myliobatiformes, Myliobatidae, Dasyatiformes, Dasyatidae
